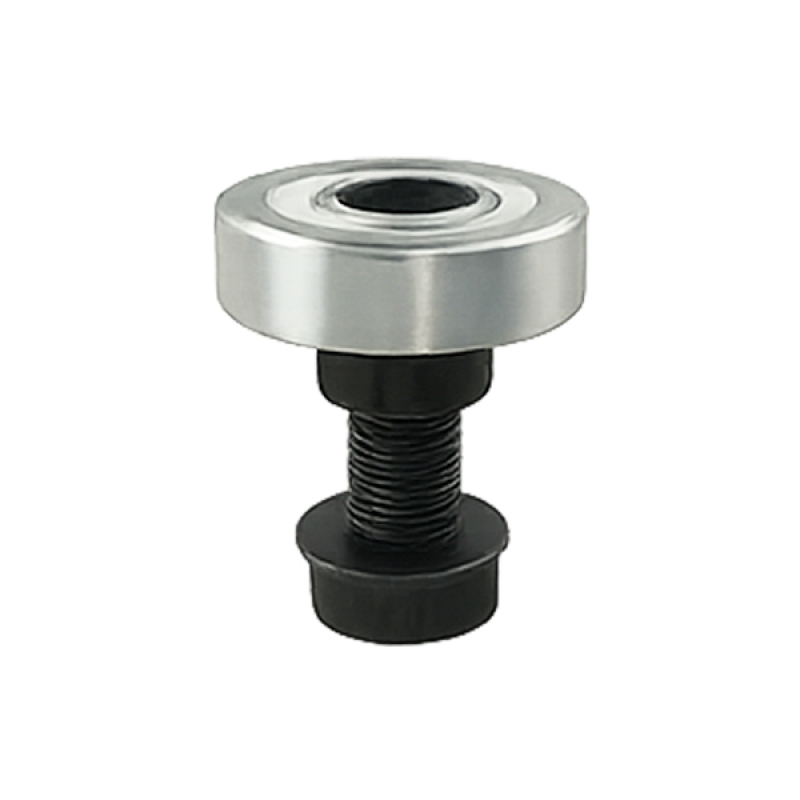

Os Rolamentos de trilho estreito complementam as outras linhas de rolamentos GV3. Estão disponíveis na configuração de fixação com furo passante, em um único comprimento de eixo, tanto na versão fixa do Tipo Concêntrico (C) quanto na versão ajustável do Tipo Excêntrico (E). Os rolos são lubrificados internamente para toda a vida útil; contudo, recomenda-se a lubrificação da superfície de contato.

LRN:

Referência	Use com		A	B	B1	C	C1	C2	D Metric Fine	E	F	G	G1	H	J*¹ +0.00 -0.03	K	R
LRN 18 ...	FT 24 12		18	11.5	8	14	10	2.5	M6x0.75	5	2.5	10	13	0.7	6	11	500
LRN 25 ...	FT 32 16		25	14.5	10	19	13	5	M8x1	7	3	13	17	0.75	8	13	500
LRN 34 ...	FT 40 20		34	18.2	12.5	22	14.8	6	M10x1.25	9	4	17	21	1	10	15	500
LRN 54 ...	FT 66 33		54	29.5	21	30	20.4	8	M14x1.5	14	6	22	28	1.5	14	27	500



Referência	Capacidade máxima do Suporte (N)	Capacidade de carga estática (Co) e Dinâmica (C)
		Co (N)	C (N)
LRN 18 ...	400	593	1438
LRN 25 ...	1000	1333	3227
LRN 34 ...	2000	2600	5921
LRN 54 ...	5000	6657	13595
